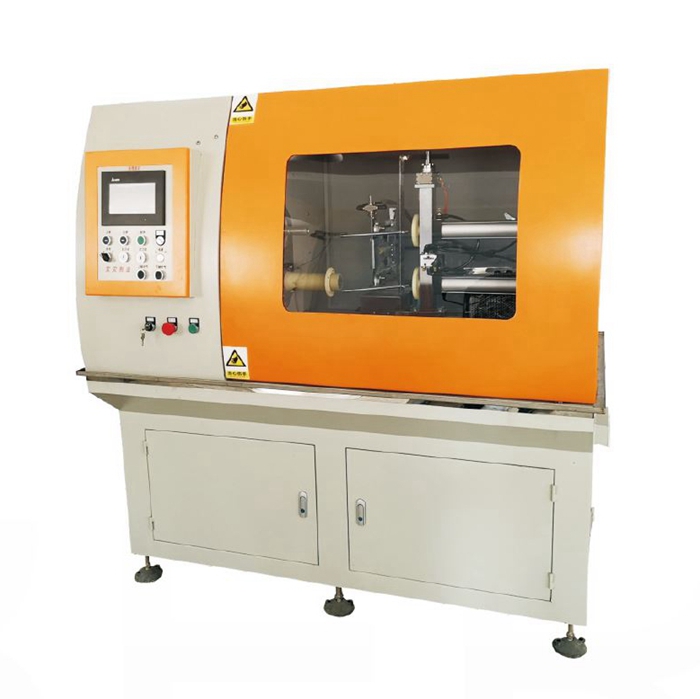

Máquina cortadora de juntas de lavadora de mandril al vacíoPG-YAQ-1S
Hogar | Máquina cortadora de juntas de mandril al vacío |

Máquina cortadora de juntas de lavadora de mandril al vacíoPG-YAQ-1S

washer cutter
gasket cutter
mandrel gasket cutting
mandrel cutting machine

Máquina cortadora de juntas de lavadora de mandril al vacíoPG-YAQ-1S

El corte con mandril al vacío puede eliminar el problema de las rebabas y mejorar enormemente la capacidad de producción.Esta es la razón por la que diseñamos nuestras máquinas cortadoras de mandril, un tipo de máquinas de precisión para cortar juntas y arandelas de tubos/mangueras moldeados o extruidos hechos de caucho/plástico/silicona/poliuretano/espuma o materiales duros y semiduros similares.







Modelo




PG-YAQ-1S




PG-YAQ-2S




PG-YAQ-4S



Cantidad de eje

Un eje

Dos ejes

4 ejes

Modo de conducción

servomotor

servomotor

servomotor

Eficiencia de corte

Máximo 60 cortes/min

Máximo 120 cortes/min

Máximo 240 cortes/min

Velocidad

03000 rpm

03000 rpm

03000 rpm

Precisión

±0,05 mm

±0,05 mm

±0,05 mm

Rango de diámetro de corte

Φ10mmΦ150mm

Φ10mmΦ120mm

Φ10mmΦ110mm

Longitud de corte

≤200 mm

≤200 mm

≤150 mm

Espesor de la pared

≤20mm

≤20mm

≤20mm

Especificaciones de la hoja

(1) Hoja redondaΦ60×Φ25,4×Φ0,35mm

(1) Hoja redondaΦ60×Φ25,4×Φ0,35mm

(1) Hoja redondaΦ60×Φ25,4×Φ0,35mm

Consumo de aire

50L/minuto

50L/minuto

50L/minuto

Presión

0,5MPa0,8 MPa

0,5MPa0,8 MPa

0,5MPa0,8 MPa

Nivel de vacío

-0,035MPa

-0,035MPa

-0,035MPa

Fuente de alimentación

CA220V±5% 50/60Hz

CA220V±5% 50/60Hz

CA220V±5% 50/60Hz

potencia bruta

1kW

2kW

3kW

Peso

≈400kg

≈580kg

≈800kg

Dimensión (largo* ancho* alto)

1350 mm × 980 mm × 1400 mm

1550 mm × 980 mm × 1650 mm

1650 mm × 980 mm × 17650 mm



Máquina cortadora de lavadora de mandril al vacío, ejes múltiples



Máquina cortadora de juntas de mandril al vacío

INTRODUCCIÓN DE LA MÁQUINA CORTADORA DE JUNTAS DE MANDRIL:

Las juntas y sellos se utilizan ampliamente en la industria y la vida modernas.

El método tradicional para producir juntas es principalmente con máquinas de moldeo o prensa, pero cada vez aparecen más rebabas debido a la diferencia de cavidades múltiples y el envejecimiento del molde, lo que provocará un alto desperdicio de materia prima y consumo de mano de obra.

El uso del corte automático por mandril al vacío puede eliminar el problema de las rebabas y mejorar en gran medida la capacidad de producción.

Esta es la razón por la que diseñamos nuestras máquinas de corte de mandril, un tipo de máquinas de precisión para cortar juntas y juntas tóricas de tubos/tubos/mangueras moldeados o extruidos de caucho/plástico/silicona/poliuretano/espuma o similares duros y semiduros. materiales.

Las características distintivas son el método de corte único que combina un alto rendimiento y la más alta calidad de corte.

El uso de nuestras máquinas de corte puede mejorar enormemente la eficiencia y la precisión. La precisión del funcionamiento del corte es de 0,03 mm y la máxima eficiencia de corte con una máquina de 4 ejes puede llegar a 240 piezas en un minuto.



APLICACIÓN DE LA MÁQUINA CORTADORA CON ARANDELA:
La máquina se utiliza para el corte rápido de diversos tipos de caucho, caucho de silicona, plástico, juntas, arandelas y manguitos de PTFE. Muy eficiente para el corte de componentes de tipo tubular.


CARACTERÍSTICAS DEL CORTADOR DE JUNTAS:

1. La máquina de buena calidad con alta eficiencia puede reemplazar el método de moldeo tradicional, reducir la presión laboral y el costo.
2. Ahorre la materia prima y reduzca los residuos.
3. La alta precisión puede alcanzar hasta 0,03 mm.
4. La característica suave, limpia y brillante se conserva después del corte.

5. Los componentes de marca de Taiwán o Japón garantizan un rendimiento estable y confiable de la máquina.
6. El servomotor puede garantizar una velocidad y eficiencia de corte más altas y estables.

7. Bajo requisito de presión de aire comprimido.

8. El panel de control de pantalla táctil HMI permite una configuración y ajuste de parámetros fácil y conveniente.

9. Varias opciones en cantidad de ejes según el diámetro exterior de la arandela, un eje, dos ejes y cuatro ejes disponibles para satisfacer diferentes demandas.
